テクニカルノート — デジタル麻雀システム

Architecture

システム全体構成

4台の卓上端末・スマホ・管理画面・バックエンドが MQTT で約200ms リアルタイム同期。

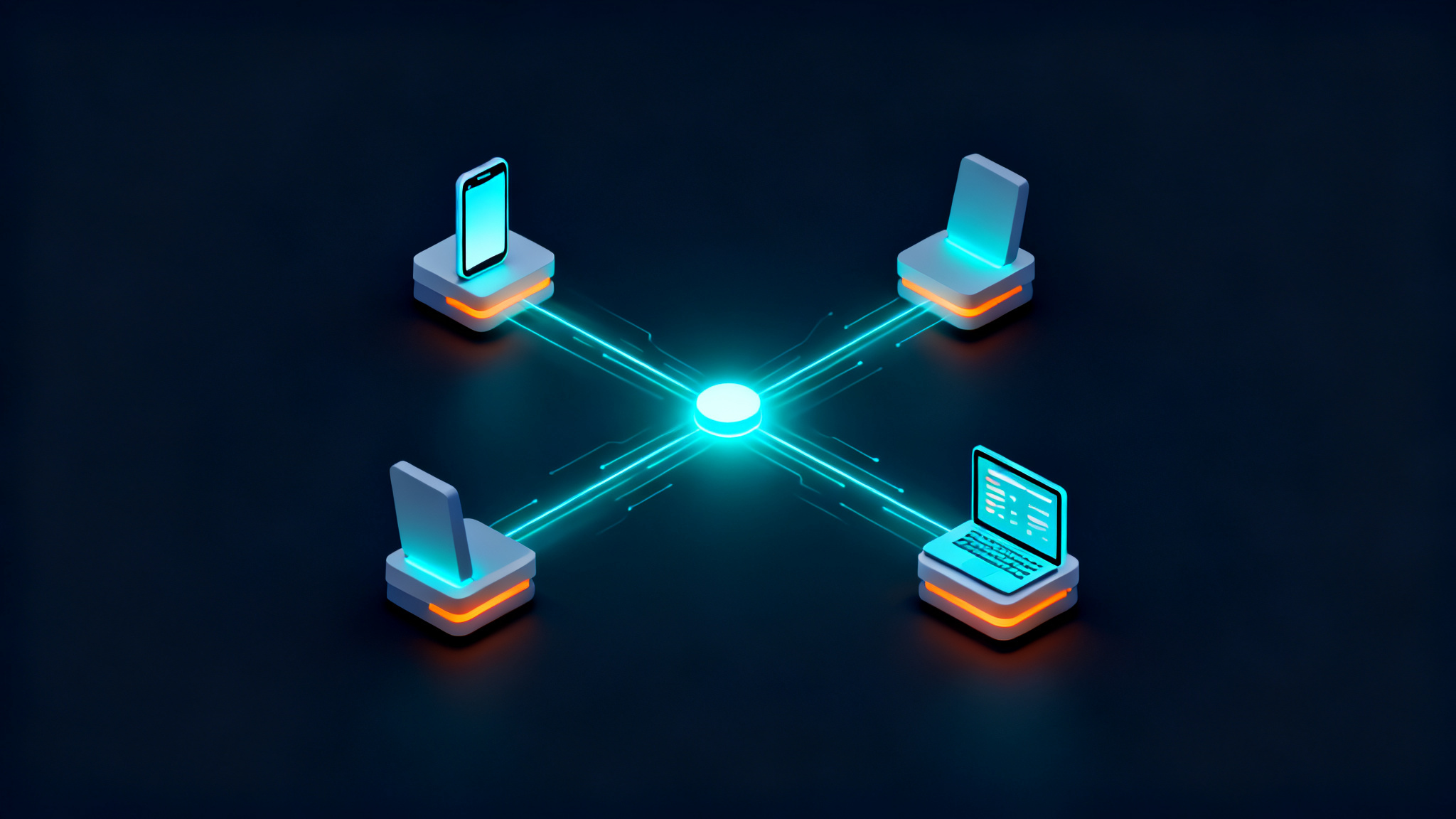

4台のデバイスが中央のハブに接続されリアルタイム同期するシステム構成の抽象ビジュアル

麻雀卓（1卓 = 4席）— 各席に5インチ卓上端末を固定

東 Tab5

南 Tab5

西 Tab5

北 Tab5

MQTT（EMQX）over WebSocket ≈ 200ms リアルタイム同期

📱

スマホ Webアプリ

QRコードでワンタップ参加。端末と同一MQTT同期に乗り混在運用も可。

Next.js（モバイル専用）

⚙️

バックエンド（点数の権威）

点数計算・整合性・履歴・精算を保証する単一の権威サーバ。

NestJS / Prisma / PostgreSQL / Redis

🖥

店舗オペレータ管理画面

全卓監視・スコア修正・QR管理・稼働ダッシュボード・対局履歴・会員管理。

Admin（PC/タブレット主）

同期レイテンシ

≈ 200ms

MQTT（EMQX）over WebSocket

端末数

4台 / 卓

各席に固定、スマホとの混在も可

点数計算

バックエンド権威

整合性・履歴・精算を完全保証

フレームレート

60fps

C/C++ & LVGL ネイティブ

Tech Stack

技術スタック

端末

C/C++ & LVGL

ネイティブ・60fps

Webアプリ・管理画面

Next.js

バックエンド

NestJS・Prisma・PostgreSQL・Redis

同期

MQTT（EMQX）

over WebSocket

端末ハードウェア

M5Stack Tab5（ESP32-P4）

5.0インチ 1280×720 IPS・約294 PPI・各席固定

Development Status

開発状況

開発状況（透明性のための補足）
バックエンド／Webアプリ（モバイル）／管理画面（卓監視・スコア修正・QR・稼働ダッシュボード・履歴・会員管理）は完了済み。実機（M5Stack Tab5）は動作検証済みで、2026年7月19日のオールジャパン麻雀チャンピオンシップ2026本戦ブースにて実機デモを実施します。 端末画面のスクリーンショットはネイティブ（C/LVGL）実装をホストシミュレータで実描画したもの（ロジックは実機と同一コード）、管理画面のスクリーンショットは実機環境の実データです。卓への固定方法・配線・電源・意匠との統合は、卓メーカー様の設計と合わせて詰めさせてください。試作・PoC からのスモールスタートが可能です。
